瀬戸大橋のレールは曲がったり浮いたりしている!?

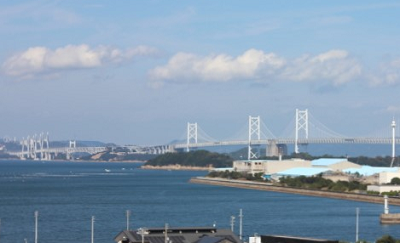

日本人なら誰もが知っている瀬戸大橋。鉄道と自動車用道路の併設橋としては、世界最大のモノです。私も通ったことがありますが、「よくこんな橋を作ったなぁ。日本人はすごいなぁ」と感動しました。

f:id:KYS:20220318212607p:plain

ところで、瀬戸大橋のような長大橋梁は“動く”ことをご存知でしょうか?

“動く”といっても、大陸が1年に数センチずつ移動しているみたいな話ではなく、伸び縮みしたり反り曲がったりするという意味です。“動く”ではなく“形が変わる”と言った方が正確かもしれません。

温度変化・太陽光の当たり方によって伸び縮みする

構造物は、温度変化によって伸縮します。みなさんご存知のように、鉄道のレールは暑い時期には伸び、寒い時期には縮みますよね。鉄骨で組み上げた構造物にも、同じことが起きるわけ。

温度変化による伸縮というと、「夏と冬」のような長期スパンを想像するかもしれませんが、実は「朝と夕方」という短期スパンでも起こります。時間帯によって、陽の当たる方向が変わるからです。

太陽光が当たる側は温度が高くなるので、鉄骨は伸びます。太陽光が当たらない側はそのまま。これによって、反り曲がり・傾きが発生する理屈です。

f:id:KYS:20220309140749p:plain

こうした温度変化による伸縮は、瀬戸大橋のような巨大建造物になると、無視できないレベルになります。

鉄道車両や自動車の重みで橋が「たわむ」

瀬戸大橋の“形が変わる”原因は他にもあります。通過車両の荷重です。

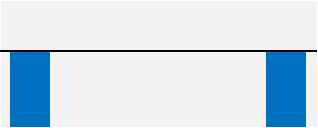

f:id:KYS:20220309140911p:plain

普段はこうなっている橋が……

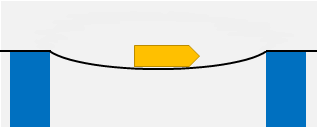

f:id:KYS:20220309141003p:plain

荷重でこう変形するのが「たわみ」

瀬戸大橋は鉄道車両だけではなく、自動車用の高速道路(瀬戸中央自動車道)も通っています。コロナ禍前2019年のデータですが、瀬戸大橋は一日に約23,000台の車が通過するそうです。(本州四国連絡高速道路株式会社のホームページより)

単純計算ですが、一時間あたり958台、一分あたり16台。橋の通過に要する時間を15分とすれば、常に240台が橋上を走っていることになります。これは平均値であり、数字がもっと大きくなる瞬間も当然あるわけで。

鉄道にプラスアルファして、これだけ多くの車が、しかも高速道路なのでビュンビュン飛ばして通過すれば、その荷重で橋も大きく影響を受けます。

線路設備は変形する橋に追随できなければいけない

瀬戸大橋は温度変化や通過車両の荷重で、伸縮したり反り曲がったりすることは、理解できたと思います。

こうなると当然、橋に付設している鉄道施設にも影響が出ます。橋の“形が変わる”ことによって、敷いてあるレールが曲がったり浮き上がったりするのです。

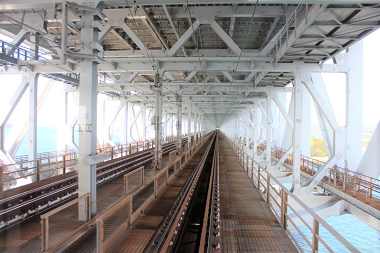

f:id:KYS:20220318212637p:plain

真っ直ぐに見えるレールも、実は絶えず変化に晒されている

鉄道のレールはミリ単位での精度が求められます。本来あるべき位置からレールがズレる(=専門用語では「軌道変位」と呼ぶ)と、列車は脱線してしまうからです。瀬戸大橋線では、この問題をクリアしなければなりません。

そこで瀬戸大橋線では、軌道伸縮装置なるものでレールの曲がりを吸収したり、レール締結装置を特殊仕様にしてレールの浮き上がりを防止したりしています。そうやって“形が変わる”橋に対応しているのですね。

ちなみに伸縮などの問題はレールだけでなく、車両の上に張る架線や、ケーブル類にも同様のことが言えます。当然、架線やケーブルにも特殊な設備を使用しています。瀬戸大橋の開業は1988(昭和63)年ですが、今から30年以上も前に、そういう技術があったわけです。

なお、「軌道伸縮装置」や「レール締結装置」は開業当時からあまり変状は生じていないため、それほど大規模な保守はしてこなかったそうですが、近年はさすがに経年劣化が進んできたそうです。
